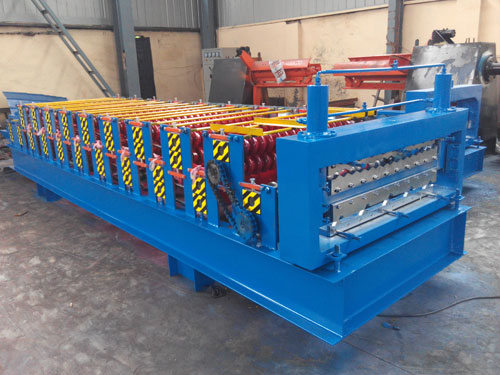

850/860型双层压瓦机主要由进料导入平台、成型主机、成型剪切装置、液压站、电脑控制系统等几部分组成。

    850/860型双层压瓦机将两种型号很完美的结合在一起，结构合理、外形美观。具有节省占地空间、操作简单等特点，特别适合场地小和现场施工的客户使用。

    850/860型双层压瓦机主要技术参数：

    安装尺寸：6000mm×1400mm×1400mm

    成型轴：直径70mm 45#调质

    成型道数：860 11 道成型 910 9 道成型

    成型轮：材料45#锻打 镀硬铬

    传动方式：链轮、链条

    大架：250H钢

    中板：12mm

    电机：3KW

    全自动电脑定长切断系统：

    泵站电机：3KW四级

    成型速度：8-10m/min

    板材厚度：0.3-0.8mm

    切刀材质：Cr12

    成型速度：9-10m/min

    电控系统：工业电脑PLC控制

    板材展开宽度：1000mm（可做1250mm）

    850/860型双层压瓦机调试方法：

    首先把压瓦机前、后两排队的四角从大架到底轴上端的高度量一致，然后从第一排到最后一排，找一根线拉直，检查一下，下轴是否在一条直线上，把下轴左、右两边调成水平。

    然后把压瓦机第一排和最后一排找好中心，然后紧固两边锁母，在中间轮的正中心前、后拉好一条直线，把上、下轴的间隙调整好后，就可顺着直线调整机器。

    最后，压瓦机压板跑偏的调试方法，如板向右跑，垫左角（进料架），或落右边底平（第几轴跑偏落第几轴底平，上轴随底轴下落）。
